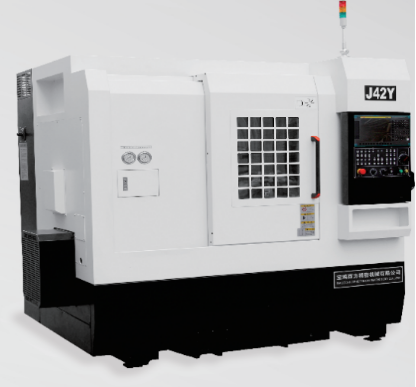

J42Y/J42AY系列 車銑中心


J42Y/J42AY系列

車銑中心

主軸:高精、高速、高穩定性

本機床采用機械主軸的形式。并經過精確的動平衡校正,具有良好的回轉精度和穩定性,抗振性強。標準配置C軸,分度精度達到0.001°,主軸采用高速角接觸球軸承+圓柱滾子軸承結構,具有良好的剛性和高達5000r/min的轉速。

主機:高剛性、高抗振結構

J42Y車銑中心采用整體式30°斜床身結構,平床鞍,整體式立柱,均采用優質鑄鐵,經過多次時效處理,通過優化的結構設計和工藝方法使機床具有良好的剛 性、抗振性和精度。

刀具:十六個刀位,準確定位

J42Y車銑中心采用八工位刀盤,四+四聯動力頭,車銑鉆鏜共計16個刀位,最多可擴至20個刀位,滿足市場大多數零件加工需求,一次裝夾可完成零件除翻 面以外的所有車銑鉆鏜工序,極大的提高加工效率和零件質量。


選擇配置

●5寸/6寸卡盤自動卸料裝置

●零件傳輸裝置

●符合用戶需求的特殊配置

機床規格參數

項目ITEM

J42Y

J42AY

加工能力

Capacity

最大的回轉直徑 Max. swing diaover bed

φ400mm

φ400mm

最大加工直徑 Max process diameter

φ200mm

φ200mm

最大加工長度 Max process length

200mm

200mm

主軸通孔直徑 Spindle through hole diamete

φ45mm

φ45mm

主軸

Spindle

主軸最高轉速 Max spindle speed

5000rpm/min

5000rpm/min

工件夾持方式 Clamp type

CL-42A5

CL-42A5

主軸端部形式 Spindle nose type

A2-5

A2-5

快移速度

Rapid feed

X/Y/Z軸快進速度 X/Y/Z Axis traverse

20/15/20m/min

20/15/20m/min

X/Y/Z軸行程 X/Y/Z Axis travel

350/200/400mm

450/260/400mm





刀具配置

Tool

configuration

配置形式  Configuration form

車銑鉆鏜 Turning, milling, driling, and boring

配置數量  Configuration quantity

側銑頭4+4,8工位臥式刀塔

Side milling head 4+4,8-station horizontal turret

刀方規格  Tool size

20x20

20x20

夾持規格  Clamping specifications

ER20

ER25

鏜銑刀規格

Boring andmiing tool specfications

φ13mm

φ16mm

刀具驅動功率 Tool driving power

FANUC 1.3KW

SYNTEC 1.2KW

雙電機 Dual motor

1.2/1.2KW

刀具最大轉速 Maximum tool speed

3000r/min

3000r/min

電機

Motor

主軸電機 Spindle motor

5.5/7.5KW

7.5/11KW

進給電機 Feed motor X/Y/Z

FANUC 1.8/0.75/1.2KW

SYNTEC 1.3/0.85/1.3KW

1.8/1.2/1.8KW

其它

Others

冷卻馬達 Cooling motor

550W

550W

電源容量 Power capacity

15KVA

15KVA

機床尺寸(長×寬×高) Floor Space

2200×1820×2075mm

2380*1930*2165mm

主軸中心高度 Spindle center height

1185mm

1250mm

機床重量 Mass of machine

3200kg about 3200kg

3500kg about 3500kg
