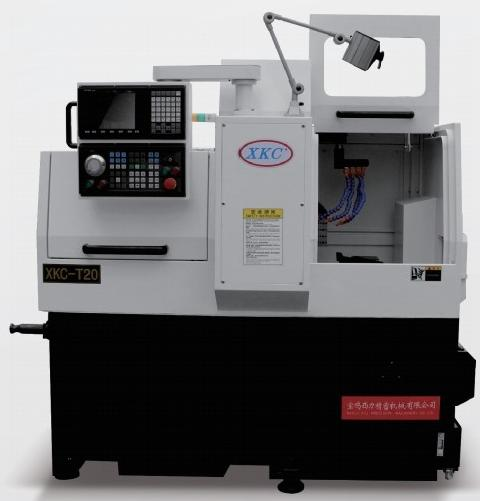

T20系列單主軸 精密縱切數控車床


T20系列單主軸

精密縱切數控車床

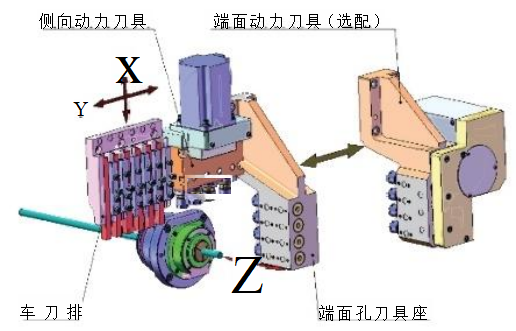

T20系列精密縱切自動車床系列機床具有高精密、高速的通用性能,同時刀具排布采用兩軸控制橫排刀式刀架排布結構,刀架部分采用獨特的高剛性設計,可實現大吃刀量的高剛性加工。該系列機床的Z軸行程可達245mm,較長工件可減少送料次數,提高加工效率。對于絕大部分長度在245mm 以內的零件,可以一次送料完成零件全長度的加工。

★該系列機床標配高速精密同步回轉導套,工件端面孔系加工功能,工件側面鉆孔、攻絲、銑扁加工功能的動力刀具功能模塊,也可選配工件端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能模塊,超長行程的Y軸可根據客戶需要靈活定制多種刀具功能組合。配置自動送料機,自動接料裝置,實現自動連續加工高精度、多批量、外形復雜的軸類零件的精密復合加工。


機床規格參數

項目ITEM

T20





加工能力

Capacity

最大夾持棒料 Max spindle hole diameter

φ3-φ20mm

最大加工長度 Max turning length

旋轉導套:245mm rotation guide bushing

無導套:45mm No guide bushing

主軸最大鉆孔直徑 Max spindle drilling   diameter

φ10mm

主軸最大攻絲直徑 Max spindle tapping diameter

M10

動力頭最大鉆孔直徑 Max power tool drilling   diameter

Φ6mm

動力頭最大攻直徑 Max   power tapping diameter

M5



主軸

Spindle

最高回轉速度 Max spindle speed

6000r/min

主軸通孔直徑 Spindlebore dia

φ23mm

中心高度 Center height

1000mm

主軸功率 Spindle power

3 KW





刀具配置

Tool specs

刀具數量 Number of tool

14(17)

車削刀具 Turning tool

6*φ12x150mm

端面鉆孔刀具 Facing tool

4*ER16

側向動力刀具 Side power tool

4*ER16

端面動力刀具(選配) Face power tool (optional)

3*ER16(動力)+4*ER16(端面孔)

動力刀具最高轉速 Max speed of power   tool

5500rpm

動力頭電機功率 Motor power of power   tool

0.75Kw

行程 / 進給

Travel / Axes



控制軸數 Numberof axis

X、Y、Z    3軸

快移速度

Rapid move speed

X軸:15m/min

Y軸、Z軸:18m/min

電機功率(X、Y、Z)    Motor power (X、Y、Z)

0.75KW

其它

Others

機床尺寸(長×寬×高) Floor Space

1840*1240*1740mm

機床重量 Mass of machine

約 2200kg about 2200kg
